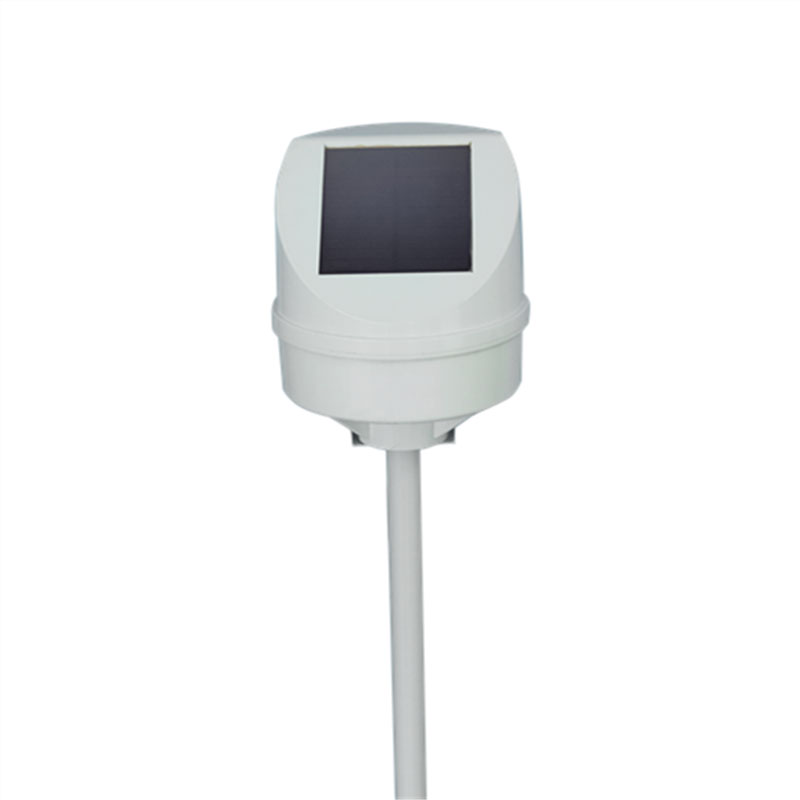

一、雷達物位計產品原理

雷達物位計又稱高頻雷達物位計、雷達波物位計，雷達物位計的雷達波以光速運行，運行時間可以通過集成元器件高速快速處理被轉換成物位信號，廣泛應用于煤礦、化工、金屬行業、污水廠、石油化工等行業領域測量。雷達物位天線發射較窄的微波脈沖，經天線向下傳輸。微波接觸到被測介質表面后被反射回來再次被天線系統接收，將信號傳輸給電子線路部分自動轉換成物位信號（因?yàn)槲⒉▊鞑ニ俣葮O快，電磁波到達目標并經反射返回接收器這一來回所用的時間幾乎是瞬間的）。

二、雷達物位計技術參數

應用：固體料、強粉塵、易結晶、結露場合

測量范圍：30米

過程連接：萬向法蘭

介質溫度：-40～250℃

過程壓力：-0.1～0.1MPa

精度：±15mm

防護等級：IP67

頻率范圍：26GHz

防爆等級：Exia ⅡC T6 Ga/Exd ia IIC T6 Gb

信號輸出：4...20mA/HART(兩線/四線)，RS485/Mod bus

三、雷達物位計產品特點

天線尺寸小，便于安裝；非接觸雷達，無磨損，無污染。

幾乎不受腐蝕、泡沫影響；幾乎不受大氣中水蒸氣、溫度和壓力變化影響。

嚴重粉塵環境對高頻物位計工作影響不大。

波長更短，對在傾斜的固體表面有更好的反射。

波束角小，能量集中，增強了回波能力的同時又有利于避開干擾物。

測量盲區更小，對于小罐測量也會取得良好的效果。

高信噪比，即使在波動的情況下也能獲得更優的性能。

高頻率，是測量固體和低介電常數介質的最佳選擇。
